神经网络训练可视化页面设计 ​

概述 ​

在 VitePress 项目的 public/ 目录下放置一个独立的 HTML 页面，通过动画和交互展示神经网络训练过程。页面核心是二维分类 playground：用户在二维平面上放置数据点，观察神经网络实时训练并形成分类边界。

文件位置 ​

docs/public/neural-network.html

  • 单文件，零外部依赖（纯 HTML + CSS + JS + SVG）
  • 通过 /neural-network.html 直接访问
  • 可从 00-neural_network 章节文档中链接跳转

视觉风格 ​

杂志排版风格——以内容至上为核心，传达优雅、专业和对内容的尊重。

色彩 ​

  • 背景：白色或浅米色（#faf9f7）
  • 文字：深炭灰（#1a1a1a），次要文字中灰（#666）
  • 强调色：深红色（#77231d）作为类别0，深绿色（#254021）作为类别1，用于数据点、激活值、关键交互元素
  • SVG 网络图元素：黑白灰为主，权重正负用深红/深绿区分
  • 决策边界：深红/深绿两色的低透明度渐变，融入整体不抢眼

字体 ​

  • 标题：衬线字体，使用系统字体栈 Georgia, "Times New Roman", serif
  • 正文：无衬线，使用系统字体栈 -apple-system, "Segoe UI", sans-serif
  • 代码/数据标签：等宽字体 "SF Mono", "Menlo", monospace，小号
  • 字号层级：56px（页面标题）/ 32px（区块标题）/ 24px（子标题）/ 18px（正文）/ 14px（图注、标签）/ 12px（辅助信息）

排版细节 ​

  • 充足的留白，内容不贴边
  • 基线网格对齐
  • 段落间距清晰
  • 图注用小号灰色字体放在图下方

页面布局 ​

整体结构 ​

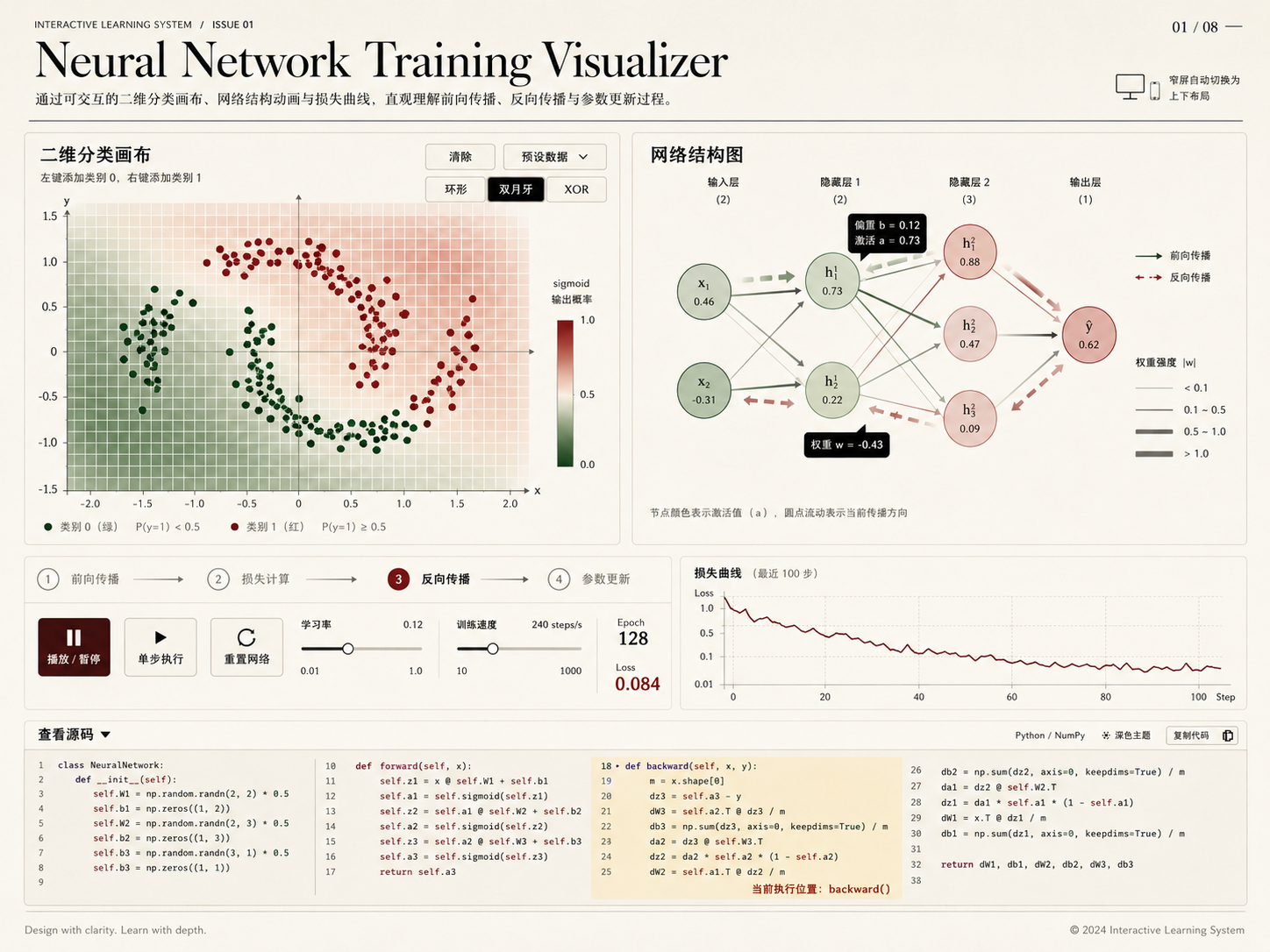

参考设计

采用杂志编辑式的多区域布局，而非传统的工具型分栏：

┌─────────────────────────────────────────────────┐
│                                                 │
│           大标题：神经网络训练实验室               │
│           副标题 + 简短导语（斜体衬线）            │
│                                                 │
├─────────────────────────────────────────────────┤
│                                                 │
│  ┌─── 装饰分隔线 ────────────────────────────┐  │
│                                             │  │
│  二维分类画布（大尺寸，视觉重心）              │  │
│  SVG 散点图 + 决策边界                       │  │
│  图注：点击添加数据点 · 右键切换类别          │  │
│                                             │  │
├─────────────────────┬───────────────────────┤
│                     │                       │
│  网络结构图          │  训练状态面板          │
│  (SVG 节点+连接线)  │  阶段指示器            │
│                     │  损失曲线              │
│  图注：悬停查看参数  │  epoch / loss 数值     │
│                     │                       │
├─────────────────────┴───────────────────────┤
│                                             │
│  控制栏：播放/暂停 | 单步 | 重置 | 学习率    │
│  预设数据选择 | 训练速度                     │
│                                             │
├─────────────────────────────────────────────┤
│  装饰分隔线                                 │
│  可展开源码面板                              │
│  图注：引擎源码，当前执行阶段高亮             │
│                                             │
└─────────────────────────────────────────────┘
  • 内容区最大宽度约 1200px，居中，两侧留白
  • 窄屏自动堆叠为单列

Hero 区域 — 标题与导语 ​

  • 大号衬线标题（56px），下方细装饰线
  • 斜体衬线导语，简短描述页面用途（2-3 行）
  • 与下方内容之间留大段空白

二维分类画布（视觉重心） ​

  • 大尺寸 SVG，占据页面主体宽度的 80% 以上，类似杂志中的跨栏大图
  • 白色底 + 浅灰网格线，坐标轴用细线
  • 数据点用实心圆，类别0 深红色（#77231d）、类别1 深绿色（#254021）
  • 决策边界：40×40 网格矩形，颜色/透明度对应 sigmoid 输出（0→深红，1→深绿），低透明度融入画布
  • 底部图注（14px 灰色）：「点击添加数据点 · 右键切换类别」
  • 交互：点击添加点、"清除" 按钮、"预设数据" 下拉选择（环形/双月牙/XOR）

网络结构图 + 状态面板（左右分栏） ​

左侧 — 网络结构图：

  • 网络结构：2 输入 → 隐藏层1（2节点）→ 隐藏层2（3节点）→ 1 输出
  • 节点：圆形，灰色描边，填充颜色深浅随激活值变化（浅灰→深炭灰）
  • 连接线：灰色为基调，正权重偏深绿（#254021），负权重偏深红（#77231d），粗细表示绝对值
  • 层名标注用小号无衬线字体
  • 训练动画：前向传播信号左→右流动节点依次加深，反向传播右→左流动连接线更新
  • 悬停显示偏置值/激活值/权重值（小号等宽字体 tooltip）
  • 底部图注：「悬停查看参数」

右侧 — 状态面板：

  • 训练阶段指示器：4 个标签 前向传播 → 损失计算 → 反向传播 → 参数更新，当前阶段用深红色下划线
  • 损失曲线：最近 100 步折线图（SVG path），细线 + 填充渐变
  • epoch 和 loss 数值用等宽字体显示

控制栏 ​

  • 水平排列，按钮用细线边框（杂志风格），悬停时填充
  • 播放/暂停、单步执行、重置网络
  • 学习率滑块（0.01~1.0）、训练速度滑块
  • 预设数据选择器

源码面板 ​

  • 装饰分隔线上方，可展开/折叠，默认折叠
  • 展开按钮用文字链接风格「查看引擎源码 ▾」
  • 展示引擎源码（<pre><code>）
  • 语法高亮：黑白色调，关键字用深灰粗体，字符串用斜体，注释用浅灰
  • 当前执行阶段对应的函数用深红色左边框高亮
  • 与训练阶段指示器和动画联动

代码架构 ​

单文件内通过注释和结构清晰划分为两层：

<script>
// ===== 神经网络引擎 =====
// 纯计算逻辑，不依赖任何 DOM/SVG
// 对应文档中的教学概念，每个函数职责单一

// ===== 可视化层 =====
// 负责所有 SVG 渲染和用户交互
// 只通过引擎 API 获取数据，不包含计算逻辑
</script>

神经网络引擎 API ​

  • NeuralNetwork.init(sizes) — 按层初始化权重和偏置
  • NeuralNetwork.forward(input) — 前向传播，返回各层激活值
  • NeuralNetwork.computeLoss(predictions, targets) — 均方误差
  • NeuralNetwork.backward(input, target) — 反向传播，返回梯度
  • NeuralNetwork.updateParameters(gradients, learningRate) — 梯度下降更新
  • NeuralNetwork.trainStep(samples, learningRate) — 一步完整训练
  • NeuralNetwork.getState() — 返回当前所有权重、偏置、激活值快照

引擎代码风格 ​

  • 与文档 04-summary-and-practice.md 示例保持一致
  • 简单变量名、清晰函数划分、不做过度封装
  • 代码本身即教学内容，约 60-80 行核心逻辑
  • 包含 sigmoid 激活函数

技术选型 ​

  • 渲染：纯 SVG（散点图、决策边界、网络结构图、损失曲线）
  • 动画：requestAnimationFrame + SVG 属性更新
  • 样式：内联 CSS，杂志风格排版（白底、衬线标题、充足留白）
  • 语法高亮：CSS 手写着色（黑白灰色调）
  • 零依赖：不引入任何外部 CSS/JS 库

与文档内容的对应关系 ​

页面元素对应文档概念文档章节
网络结构图神经元、层、激活函数、前向传播01-basic-concepts
决策边界变化参数（权重、偏置）对预测的影响01-basic-concepts
损失值/曲线损失函数衡量预测质量02-loss-function
反向传播动画反向传播分配参数责任03-training-neural-network
参数更新动画梯度下降、学习率03-training-neural-network
播放/暂停训练循环训练闭环04-summary-and-practice
源码面板代码练习对应关系04-summary-and-practice
训练阶段指示器推理 vs 训练两个视角04-summary-and-practice
